CzytajOblicz moc taśmy i spadek napięcia na przewodzie. Zapas 20% jest założeniem do wstępnego doboru.
Wynik z przyjętym zapasem mocy 20%. Sprawdź obciążalność przewodu i złączy, sposób zasilania taśmy oraz warunki pracy wybranego zasilacza.
Obliczenie dla pary przewodów miedzianych: ΔU = 2 × L × I × 0,0175 / S. L oznacza długość trasy w jedną stronę, a S — przekrój jednej żyły w mm². Model przyjmuje rezystywność miedzi w ok. 20°C i prąd znamionowy odbiornika; nie obejmuje ścieżek taśmy, sterownika ani złączy. Próg 3% jest przyjętym kryterium porównawczym. Sprawdź także obciążalność przewodów, warunki montażu i instrukcję zasilacza.
Odpowiedzi oparte na parametrach produktów i zasadach doboru.
Porównaj moc, wymiary, stopień IP i schemat połączenia zasilacza.
Seria PR-MAD obejmuje modele 36, 60, 100, 150, 200 i 300 W z automatycznym rozpoznawaniem zasilania 12/24 V. Przed podłączeniem sprawdź schemat i warunki pracy wybranego modelu. Obudowa ma stopień ochrony IP20, a jej przekrój wynosi 50 × 29 mm. Długość zależy od mocy. Nie traktuj tej serii jako zasilacza hermetycznego.
Zasilacz dobierz do mocy wszystkich podłączonych odcinków. Pozostaw miejsce na odprowadzanie ciepła i dostęp serwisowy. Automatyczny wybór napięcia nie zastępuje prawidłowego montażu i sprawdzenia dokumentacji.
Karty zasilaczy PR-MADPoznaj różnice między seriami i dobierz osłonę do oczekiwanego efektu.
SMD wykorzystuje diody w osobnych obudowach, a COB — struktury LED pokryte wspólną warstwą luminoforu. WCOB to nazwa serii PRESCOT; w jej kartach wskazano diody SMD 2016. Nie należy utożsamiać jej konstrukcji z COB. Widoczność punktów światła zależy także od rozstawu diod, głębokości profilu i osłony.
Przed długą realizacją obejrzyj krótki odcinek z docelowym profilem i osłoną. Gęstość diod jest tylko jednym z czynników: ten sam model może wyglądać inaczej pod różnymi osłonami i przy różnej głębokości osadzenia.
Poznaj WCOB i COB IP67Stopień IP taśmy to część doboru całej instalacji.
Nie. Stopień IP opisuje ochronę produktu w określonych warunkach. Trzeba uwzględnić również miejsce montażu, połączenia, zakończenia i zasilacz. Cięcie lub wykonanie połączenia może wymagać ponownego uszczelnienia według instrukcji. Nie oznacza to automatycznie dopuszczenia taśmy do stałego zanurzenia, basenu ani dowolnej strefy łazienki.
Karta produktu i instrukcja montażu powinny określać przeznaczenie oraz sposób zakończenia odcinków. Zasilacz i sterownik dobiera się oddzielnie. Montaż w łazience lub na zewnątrz wymaga sprawdzenia warunków danej instalacji przez jej wykonawcę.
Sprawdź warianty i kartySzerokość, pola kontaktowe i prąd muszą pasować do taśmy.
Sprawdź szerokość PCB, liczbę i rozmieszczenie pól, rodzaj taśmy, obecność powłoki oraz dopuszczalny prąd złączki. Dopasuj także przekrój przewodu i wysokość połączenia do profilu. Nie każda złączka pasuje jednocześnie do COB, SMD i taśmy w silikonie. Sposób przygotowania końcówki wynika z instrukcji wybranej złączki.
Przed zakupem zestaw zdjęcie końcówki PCB z rysunkiem złączki. Dla narożnika, przedłużenia przewodu i połączenia dwóch taśm mogą być potrzebne różne warianty. Sprawdź też, czy złączka zmieści się pod wybraną osłoną.
Dobierz system połączeńDobierz kanał, osłonę i sposób montażu do jednego zestawu.
Profil pomaga odprowadzać ciepło, utrzymuje taśmę i pozwala zastosować osłonę. Dobierz go do szerokości PCB, mocy taśmy i warunków montażu. Samo aluminium nie gwarantuje prawidłowej temperatury: znaczenie ma kontakt taśmy z podłożem, wielkość profilu i wentylacja. Sposób montażu powinien być zgodny z instrukcją produktu.
W konfiguratorze można obejrzeć elementy osobno i po złożeniu. Zestawienie pomaga wskazać wybrane produkty, ale sposób mocowania, chłodzenie oraz przygotowanie otworów należy sprawdzić w dokumentacji profilu.
Dobierz profil i taśmęPolicz obciążenie, a osobno sprawdź przewód między zasilaczem i taśmą.
Pomnóż długość montowanej taśmy przez jej moc w W/m. Przykład: 5 m × 10 W/m = 50 W. Zapas 20% użyty w naszym kalkulatorze daje 60 W i jest założeniem do wstępnego doboru. Ostateczny wybór zależy od instrukcji zasilacza, temperatury, wentylacji i pozostałych odbiorników. Napięcie wyjściowe musi odpowiadać taśmie.
Większa moc znamionowa zasilacza nie usuwa spadku napięcia na zbyt długim lub zbyt cienkim przewodzie. Skrócenie trasy, zmiana przekroju lub podział obwodu wymagają osobnego sprawdzenia. Nie podnoś napięcia ponad dopuszczalną wartość taśmy.
Otwórz kalkulatorRa, kelwiny i lumeny opisują różne właściwości światła.
Ra opisuje oddawanie wybranych barw w porównaniu ze źródłem odniesienia o odpowiedniej temperaturze barwowej. Wyższa wartość oznacza lepszą zgodność w tym porównaniu. Ra nie jest jasnością ani pełnym opisem widma. Wartość R9, dotycząca nasyconej czerwieni, jest osobnym parametrem. CRI sprawdzaj dla konkretnej serii i modelu taśmy.
Strumień w lm/m mówi o ilości światła z metra taśmy, a temperatura barwowa w kelwinach opisuje odcień bieli. Porównuj parametry przy tej samej długości i trybie pracy. Nasze laboratorium mierzy te wielkości dla badanego modelu.
Jak mierzymy światłoZaplanuj odcinek zgodnie z oznaczeniami konkretnego modelu.
Tnij zgodnie z oznaczeniami i instrukcją konkretnego modelu. Długość modułu cięcia jest podana w karcie: dla DELUX 3w1 wynosi 50 mm, a dla opisanej serii WCOB 25 mm. Nie zakładaj identycznego modułu dla innych taśm ani możliwości cięcia pomiędzy oznaczonymi polami.
Wymiar profilu, długość taśmy i miejsce zajęte przez przewód lub złączkę należy rozpatrywać razem. Zostaw przestrzeń potrzebną na połączenie i zakończenia. Szczegółowe wymiary sprawdź przed przycięciem elementów.
Znajdź moduł cięciaDobierz liczbę kanałów i ich obciążenie do rodzaju taśmy.
Dobierz sterownik do rodzaju taśmy, napięcia i układu kanałów. MONO reguluje jeden kanał, CCT miesza kanały bieli, RGB obsługuje trzy kolory, a RGBW dodaje kanał bieli. RGB+CCT łączy RGB z dwoma kanałami bieli. Sprawdź dopuszczalny prąd każdego kanału i łączny prąd urządzenia oraz zgodność pilota, panelu lub bramki.
W PR Touch 12 A oznacza prąd całkowity, a dopuszczalny prąd kanału zależy od modelu. Instrukcja podaje również ograniczenie gniazda DC. Przy doborze porównaj oba limity ze sposobem podłączenia instalacji.
Pięć modeli PR TouchRozproszenie światła zależy od zestawu taśmy, profilu i osłony.
Mleczna osłona rozprasza światło i pomaga ukryć punkty LED, ale ogranicza ilość światła wychodzącego z profilu. Osłona przezroczysta daje inny efekt optyczny. Transmisja zależy od konkretnej osłony, dlatego nie przypisujemy wszystkim jednego procentu przepuszczalności. W konfiguratorze dobierzesz osłonę pasującą do profilu.
Sprawdź zgodność mechanicznego mocowania osłony z profilem. Wygląd wyłączonej osłony wynika z jej materiału; kolor świecenia pochodzi od wybranej taśmy. Podgląd 3D pomaga porównać warianty, ale efekt we wnętrzu zależy także od montażu.
Porównaj osłonyZakres barwy i moc odczytaj z karty taśmy oraz sterownika.
Nie. Zakres temperatury barwowej zależy od modelu. Przykładowo karta WCOB CCT podaje zakres 2600–6000 K. Sterownik reguluje proporcje kanałów bieli, ale nie rozszerza zakresu wynikającego z zastosowanych diod. Dobierz też moc do dopuszczalnego obciążenia przy danym sposobie sterowania.
CCT pozwala mieszać światło ciepłego i chłodnego kanału. Jednolita barwa oświetlenia w większej instalacji wymaga doboru zgodnych modeli i ustawień. Do sterowania samą bielą nie potrzebujesz dodatkowych kanałów RGB.
Poznaj WCOB CCTSprawdź produkt u źródła i ustal warunki ze swoim opiekunem.
Nasza siedziba mieści się w Giżycku przy ul. Wileńskiej 1. Na miejscu mamy linię SMT, laboratorium pomiarowe, magazyn oraz studio graficzne. W sprawie produkcji pod własną marką, dostępności produktu i terminu realizacji skontaktuj się z zespołem handlowym.
Strona firmowa przedstawia ofertę i dokumentację. Zamówienia hurtowe obsługuje platforma B2B, a zakupy detaliczne sklep PRESCOT. Dostępność i termin potwierdź przy zamówieniu; materiały katalogowe nie są rezerwacją magazynową.
Poznaj naszą produkcjęRozplanuj punkty zasilania według dokumentacji taśmy.
Nie ma jednej wartości właściwej dla wszystkich taśm 12 V czy 24 V. Maksymalny odcinek zależy od modelu, mocy i konstrukcji PCB. Sprawdź zalecany sposób zasilania w karcie lub instrukcji. Dłuższą instalację można podzielić na odcinki zasilane równolegle z odpowiednio dobranego zasilacza. Nie łącz ze sobą wyjść niezależnych zasilaczy, jeśli producent tego nie dopuszcza.
Dobierając oprawę liniową, uwzględnij miejsce na przewody, sterownik i mocowanie profilu. Nie obciążaj złączki lub jednego punktu zasilania prądem większym niż dopuszczony. Rozdzielenie odcinków pozwala zaplanować instalację zgodnie z jej obciążeniem.
Zapytaj o swój odcinekPorównaj parametry urządzenia i wykonaj próbę z docelowym sprzętem.
Nie. Efekt na nagraniu zależy od sposobu regulacji, częstotliwości PWM, poziomu jasności i ustawień kamery. Nie przypisujemy jednej częstotliwości PWM wszystkim sterownikom. Parametry sprawdź w instrukcji modelu, a w zastosowaniach filmowych wykonaj próbę z docelową kamerą i ustawieniami.
Przetestuj niski, średni i wysoki poziom jasności. Zgodność sterownika z taśmą i pilotem jest osobną sprawą od zachowania obrazu w kamerze. Sam opis „bez migotania” nie zastępuje danych o warunkach pomiaru.
Sprawdź sterownikiKonstrukcja taśmy oraz warunki montażu wspólnie wpływają na pracę zestawu.
Oznaczenie oz odnosi się do ilości miedzi na jednostkę powierzchni warstwy PCB. W DELUX stosujemy PCB 4 oz. Sama ilość miedzi nie określa dopuszczalnej długości odcinka ani temperatury pracy: liczą się również geometria ścieżek, pobierany prąd, sposób podłączenia i chłodzenie taśmy.
Dobierz moc do sposobu odprowadzania ciepła. Zasilacza nie należy przykrywać izolacją ani umieszczać w zabudowie sprzecznej z instrukcją. Wymiary, temperatura otoczenia i wymagania montażowe są podane w dokumentacji produktu.
Zobacz budowę taśmySzukaj danych przypisanych do dokładnego indeksu handlowego.
Szukaj etykiety i karty informacyjnej przypisanych do dokładnego oznaczenia modelu. Kod QR etykiety prowadzi do rekordu w EPREL, jeśli produkt podlega rejestracji. Dla taśm zwróć uwagę, jakiej długości źródła i jakiego trybu dotyczą dane — nie każda wartość w rekordzie jest parametrem jednego metra.
Karta techniczna opisuje dobór i parametry, karta informacyjna oraz etykieta dotyczą efektywności energetycznej, a warunki gwarancji określają jej zakres. Przy porównaniu zachowaj zgodność modelu, długości i sposobu pracy źródła światła.
Dokumentacja i EPRELNapięcie wyjściowe zasilacza musi odpowiadać napięciu wskazanemu na taśmie: np. 12 V DC albo 24 V DC. Przy tej samej mocy układ 24 V pobiera połowę prądu układu 12 V. Nie określa to jednak dopuszczalnej długości taśmy — tę sprawdzamy w dokumentacji modelu. Napięcie taśmy musi być też obsługiwane przez sterownik.
Sprawdź parametry modeliSMD wykorzystuje diody w osobnych obudowach, a COB — struktury LED pokryte wspólną warstwą luminoforu. WCOB to nazwa serii PRESCOT; w jej kartach wskazano diody SMD 2016. Nie należy utożsamiać jej konstrukcji z COB. Widoczność punktów światła zależy także od rozstawu diod, głębokości profilu i osłony.
Poznaj WCOB i COB IP67Ra opisuje oddawanie wybranych barw w porównaniu ze źródłem odniesienia o odpowiedniej temperaturze barwowej. Wyższa wartość oznacza lepszą zgodność w tym porównaniu. Ra nie jest jasnością ani pełnym opisem widma. Wartość R9, dotycząca nasyconej czerwieni, jest osobnym parametrem. CRI sprawdzaj dla konkretnej serii i modelu taśmy.
Jak mierzymy światłoOznaczenie oz odnosi się do ilości miedzi na jednostkę powierzchni warstwy PCB. W DELUX stosujemy PCB 4 oz. Sama ilość miedzi nie określa dopuszczalnej długości odcinka ani temperatury pracy: liczą się również geometria ścieżek, pobierany prąd, sposób podłączenia i chłodzenie taśmy.
Zobacz budowę taśmyNie ma jednej wartości właściwej dla wszystkich taśm 12 V czy 24 V. Maksymalny odcinek zależy od modelu, mocy i konstrukcji PCB. Sprawdź zalecany sposób zasilania w karcie lub instrukcji. Dłuższą instalację można podzielić na odcinki zasilane równolegle z odpowiednio dobranego zasilacza. Nie łącz ze sobą wyjść niezależnych zasilaczy, jeśli producent tego nie dopuszcza.
Zapytaj o swój odcinekPomnóż długość montowanej taśmy przez jej moc w W/m. Przykład: 5 m × 10 W/m = 50 W. Zapas 20% użyty w naszym kalkulatorze daje 60 W i jest założeniem do wstępnego doboru. Ostateczny wybór zależy od instrukcji zasilacza, temperatury, wentylacji i pozostałych odbiorników. Napięcie wyjściowe musi odpowiadać taśmie.
Otwórz kalkulatorUwzględnij prąd, długość przewodu w obie strony, materiał żył, sposób ułożenia i dopuszczalny spadek napięcia. Obliczenie spadku napięcia nie zastępuje sprawdzenia obciążalności przewodu, złączy i zabezpieczeń. Kalkulator liczy spadek na parze przewodów miedzianych; nie obejmuje rezystancji taśmy, sterownika ani połączeń.
Policz spadek napięciaSeria PR-MAD obejmuje modele 36, 60, 100, 150, 200 i 300 W z automatycznym rozpoznawaniem zasilania 12/24 V. Przed podłączeniem sprawdź schemat i warunki pracy wybranego modelu. Obudowa ma stopień ochrony IP20, a jej przekrój wynosi 50 × 29 mm. Długość zależy od mocy. Nie traktuj tej serii jako zasilacza hermetycznego.
Karty zasilaczy PR-MADNie. Efekt na nagraniu zależy od sposobu regulacji, częstotliwości PWM, poziomu jasności i ustawień kamery. Nie przypisujemy jednej częstotliwości PWM wszystkim sterownikom. Parametry sprawdź w instrukcji modelu, a w zastosowaniach filmowych wykonaj próbę z docelową kamerą i ustawieniami.
Sprawdź sterownikiDobierz sterownik do rodzaju taśmy, napięcia i układu kanałów. MONO reguluje jeden kanał, CCT miesza kanały bieli, RGB obsługuje trzy kolory, a RGBW dodaje kanał bieli. RGB+CCT łączy RGB z dwoma kanałami bieli. Sprawdź dopuszczalny prąd każdego kanału i łączny prąd urządzenia oraz zgodność pilota, panelu lub bramki.
Pięć modeli PR TouchProfil pomaga odprowadzać ciepło, utrzymuje taśmę i pozwala zastosować osłonę. Dobierz go do szerokości PCB, mocy taśmy i warunków montażu. Samo aluminium nie gwarantuje prawidłowej temperatury: znaczenie ma kontakt taśmy z podłożem, wielkość profilu i wentylacja. Sposób montażu powinien być zgodny z instrukcją produktu.
Dobierz profil i taśmęMleczna osłona rozprasza światło i pomaga ukryć punkty LED, ale ogranicza ilość światła wychodzącego z profilu. Osłona przezroczysta daje inny efekt optyczny. Transmisja zależy od konkretnej osłony, dlatego nie przypisujemy wszystkim jednego procentu przepuszczalności. W konfiguratorze dobierzesz osłonę pasującą do profilu.
Porównaj osłonyOkres gwarancji jest przypisany do produktu i serii. W ofercie taśm są serie DELUX z gwarancją 7 lat oraz PREMIUM z gwarancją 5 lub 3 lata. WCOB i COB IP67 mają gwarancję 3 lata. Nie przenoś okresu gwarancji jednej rodziny na całą ofertę. Sprawdź kartę modelu i obowiązujące warunki gwarancji.
Warunki gwarancjiNasza siedziba mieści się w Giżycku przy ul. Wileńskiej 1. Na miejscu mamy linię SMT, laboratorium pomiarowe, magazyn oraz studio graficzne. W sprawie produkcji pod własną marką, dostępności produktu i terminu realizacji skontaktuj się z zespołem handlowym.
Poznaj naszą produkcjęNie. Stopień IP opisuje ochronę produktu w określonych warunkach. Trzeba uwzględnić również miejsce montażu, połączenia, zakończenia i zasilacz. Cięcie lub wykonanie połączenia może wymagać ponownego uszczelnienia według instrukcji. Nie oznacza to automatycznie dopuszczenia taśmy do stałego zanurzenia, basenu ani dowolnej strefy łazienki.
Sprawdź warianty i kartyNie. Zakres temperatury barwowej zależy od modelu. Przykładowo karta WCOB CCT podaje zakres 2600–6000 K. Sterownik reguluje proporcje kanałów bieli, ale nie rozszerza zakresu wynikającego z zastosowanych diod. Dobierz też moc do dopuszczalnego obciążenia przy danym sposobie sterowania.
Poznaj WCOB CCTTnij zgodnie z oznaczeniami i instrukcją konkretnego modelu. Długość modułu cięcia jest podana w karcie: dla DELUX 3w1 wynosi 50 mm, a dla opisanej serii WCOB 25 mm. Nie zakładaj identycznego modułu dla innych taśm ani możliwości cięcia pomiędzy oznaczonymi polami.
Znajdź moduł cięciaSprawdź szerokość PCB, liczbę i rozmieszczenie pól, rodzaj taśmy, obecność powłoki oraz dopuszczalny prąd złączki. Dopasuj także przekrój przewodu i wysokość połączenia do profilu. Nie każda złączka pasuje jednocześnie do COB, SMD i taśmy w silikonie. Sposób przygotowania końcówki wynika z instrukcji wybranej złączki.
Dobierz system połączeńPoziom 3, 6 lub 11 W/m wybiera się przez podłączenie wspólnego pola +24 V oraz odpowiedniego pola L, M lub H, zgodnie ze schematem karty. Barwa 3000 K lub 4000 K jest wariantem taśmy. To inny wybór niż poziom mocy. Przyciski LOW, MEDIUM i HIGH na stronie produkcji zmieniają podgląd tej samej instalacji.
Poznaj DELUX 3w1Szukaj etykiety i karty informacyjnej przypisanych do dokładnego oznaczenia modelu. Kod QR etykiety prowadzi do rekordu w EPREL, jeśli produkt podlega rejestracji. Dla taśm zwróć uwagę, jakiej długości źródła i jakiego trybu dotyczą dane — nie każda wartość w rekordzie jest parametrem jednego metra.
Dokumentacja i EPRELZasilacz zwykle znika za zabudową, ale jego wybór warto zrobić przed zamówieniem mebli i taśmy. Sama moc na etykiecie nie wystarczy. Trzeba jeszcze sprawdzić napięcie, miejsce montażu i możliwość dostania się do urządzenia po zakończeniu prac. Przejdźmy przez te decyzje na przykładzie serii PR-MAD.
Rozpisz osobno każdą linię światła: pod szafkami, w witrynie, przy cokole czy nad blatem. Przy każdej zapisz długość, moc na metr i napięcie taśmy. Dopiero suma obciążeń pokaże, jakiego zasilania potrzebujesz. Jeżeli strefy mają działać niezależnie, uwzględnij również sterowniki i sposób ich obsługi. Dwa odcinki w jednym pomieszczeniu nie muszą tworzyć jednego obwodu.
Nie dobieraj modelu wyłącznie do długości rolki. W projekcie liczy się długość rzeczywiście zamontowanej taśmy. Zostawienie zapasu materiału w opakowaniu nie zwiększa obciążenia zasilacza, natomiast dołożenie kolejnej półki już tak.
Przykładowa linia 4 m o mocy 9,6 W/m pobiera łącznie 38,4 W. Przy przyjętym do obliczenia zapasie 20% otrzymujemy 46,08 W. To punkt wyjścia do doboru, a nie gotowa odpowiedź dotycząca każdego zasilacza. Ostatecznie trzeba sprawdzić kartę modelu, dopuszczalne obciążenie oraz temperaturę i warunki montażu.
PR-MAD występuje w wariantach 36, 60, 100, 150, 200 i 300 W. Nie zakładaj jednak, że wyższa moc naprawi każdy problem z instalacją. Długi lub źle dobrany przewód może powodować spadek napięcia również przy dużym zapasie mocy.
Porównaj rzeczywiste wymiary wybranego modelu z miejscem w zabudowie. Uwzględnij przestrzeń na przewody i złącza, a także wymagane w instrukcji warunki odprowadzania ciepła. Zasilacz powinien dać się wymienić bez demontażu całego mebla lub rozcinania sufitu. Dobrym momentem na tę decyzję jest wykonanie projektu stolarskiego.
Obudowy PR-MAD mają stopień ochrony IP20. Nie wybieraj ich jako rozwiązania przeznaczonego do bezpośredniego kontaktu z wilgocią. Przy wymaganiach innych niż suche wnętrze dobierz urządzenie i jego lokalizację do konkretnych warunków.
Przed zamówieniem porównaj napięcie taśmy, dane zasilacza i zakres pracy sterownika. Oznaczenie 12/24 V oraz funkcje konkretnego modelu trzeba odczytać razem ze schematem producenta. Nie traktuj ich jako zgody na dowolne mieszanie komponentów.
Do zapytania ofertowego dołącz długości odcinków, ich moc, napięcie i szkic rozmieszczenia. Zdjęcie wnęki lub rysunek z wymiarami ułatwi sprawdzenie, czy wybrany zasilacz rzeczywiście zmieści się w projekcie. W ten sposób dobór obejmie zarówno obciążenie, jak i późniejszy montaż.
Oglądasz dwie taśmy o podobnej jasności, ale jedna pokazuje wyraźne punkty, a druga wygląda jak ciągła linia. Różnica wynika z budowy źródła, lecz na gotowy efekt wpływa również profil, osłona i miejsce montażu. Dlatego wyboru COB lub SMD najlepiej dokonać na próbce całego zestawu.
W taśmie SMD można rozpoznać pojedyncze obudowy diod. Ich rozmieszczenie i liczba na metr wpływają na to, jak światło rozłoży się pod osłoną. W konstrukcji COB gęsto rozmieszczone struktury świecą przez wspólną warstwę luminoforu. Dzięki temu powierzchnia świecąca może wyglądać bardziej jednolicie już bez klosza.
Sama nazwa technologii nie opisuje całego produktu. Dwie taśmy COB mogą różnić się temperaturą barwową, oddawaniem kolorów, mocą i modułem cięcia. WCOB to nazwa rodziny PRESCOT, w której kartach wskazano diody SMD 2016. Porównuj jej budowę i parametry na podstawie konkretnej karty, bez utożsamiania nazwy z technologią COB.
Jeżeli patrzysz bezpośrednio na osłonę płytkiego profilu, jednolitość linii ma duże znaczenie. Podobnie jest przy błyszczącym blacie: odbicie może pokazać punkty, choć samej taśmy nie widać. W takim układzie porównaj COB z gęstą taśmą SMD w docelowym profilu.
Gdy taśma jest schowana we wnęce, a widoczne pozostaje światło odbite od ściany lub sufitu, ważniejszy może okazać się rozkład oświetlenia i strumień. Nie warto wybierać technologii wyłącznie na podstawie zdjęcia świecącej rolki.
Głębokość profilu zwiększa odległość między diodami a osłoną. Osłona rozpraszająca miesza światło, ale wpływa również na ilość światła wychodzącego z oprawy. Efekt zależy więc od połączenia elementów, a nie tylko od zagęszczenia diod.
Przygotuj krótki próbny odcinek. Obejrzyj go z miejsca, z którego będzie widoczny na co dzień, również po przyciemnieniu. Jeżeli oświetlasz blat, połóż obok próbkę jego powierzchni. Taki test szybciej pokaże różnicę niż porównywanie samych fotografii katalogowych.
Zestaw temperaturę barwową, CRI, strumień na metr i moc na metr. Sprawdź szerokość PCB oraz możliwość dopasowania odcinka do wnęki. Taśma o atrakcyjnym efekcie świetlnym może nie pasować do wąskiego kanału lub wymagać innego zasilania.

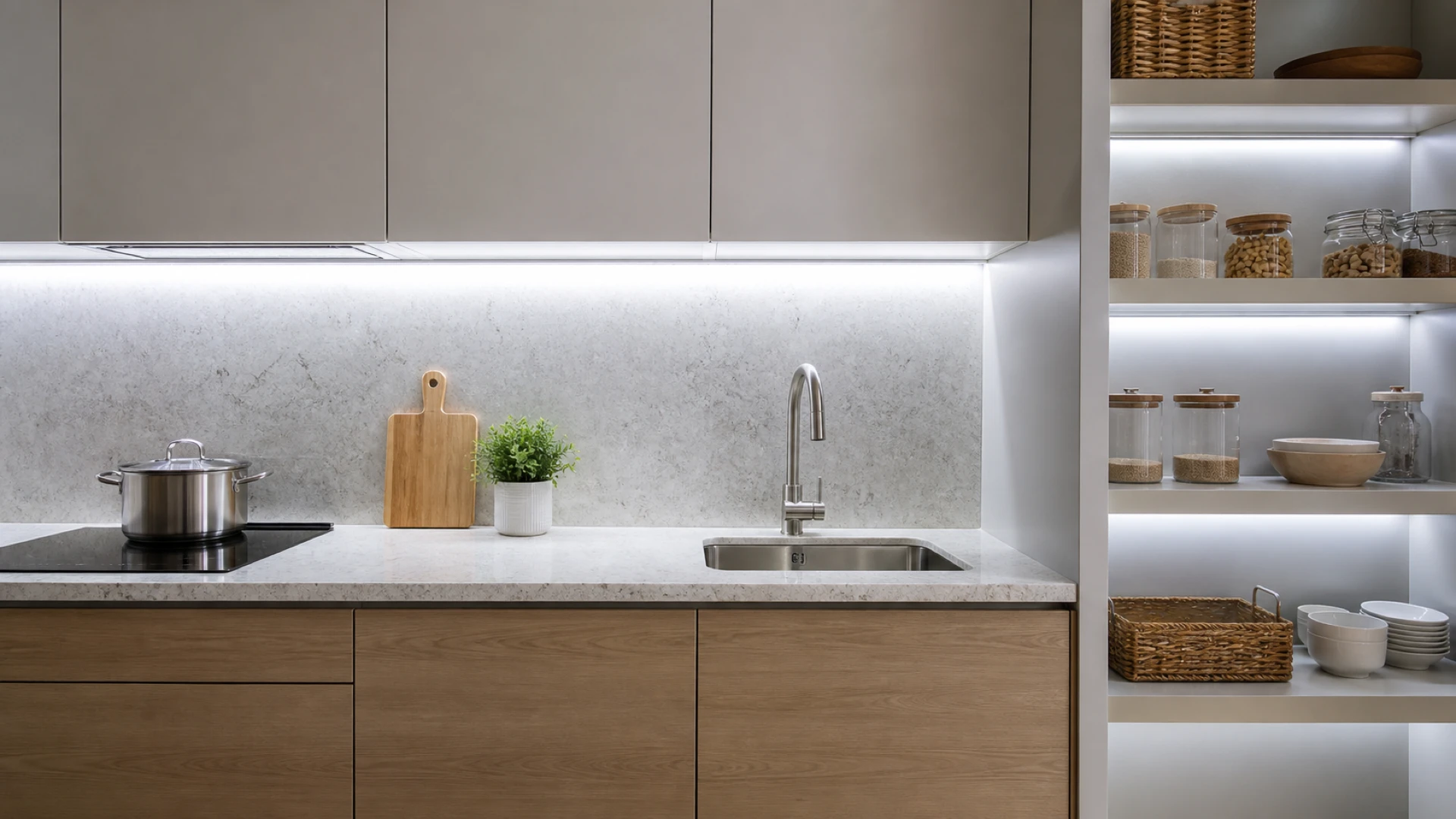

Do dyskretnego podświetlenia półki i do światła roboczego nad blatem nie musisz wybierać tego samego modelu. Określ najpierw oczekiwany efekt, a następnie porównaj dwa lub trzy pasujące warianty w tych samych warunkach.

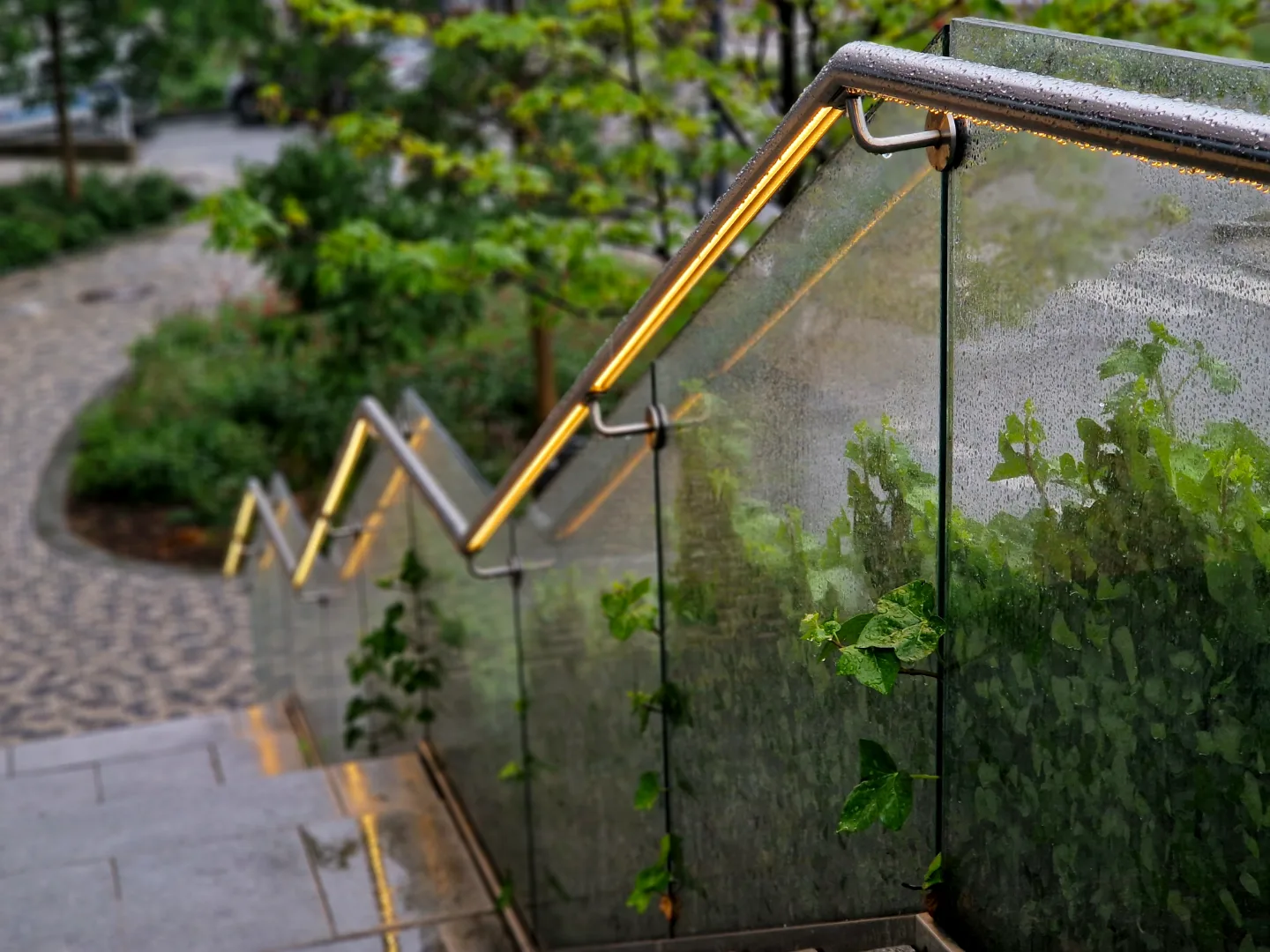

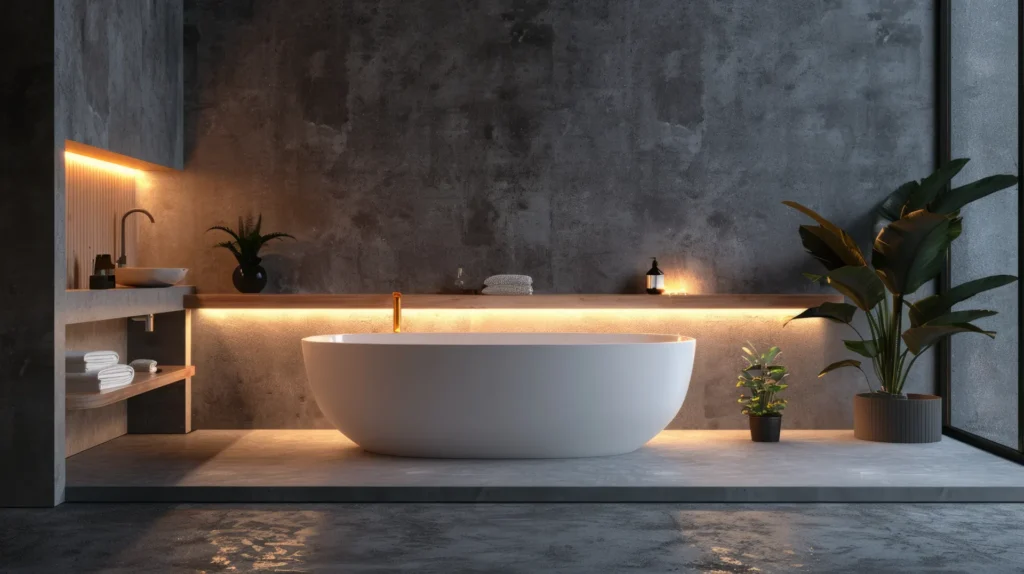

Taśma w łazience, pod okapem i na odsłoniętej elewacji pracuje w różnych warunkach. W każdym z tych miejsc trzeba ocenić drogę, którą wilgoć może dotrzeć do instalacji. Oznaczenie na taśmie jest ważne, ale gotowa linia ma jeszcze końce, wyjścia przewodów, połączenia i zasilanie.
Zapisz, czy instalacja będzie narażona na krople, strumień wody, kondensację czy długotrwałe zawilgocenie. Zwróć uwagę na sposób czyszczenia powierzchni oraz możliwość zbierania się wody we wnęce. Osłonięty fragment elewacji nie musi pozostawać suchy podczas silnego wiatru.

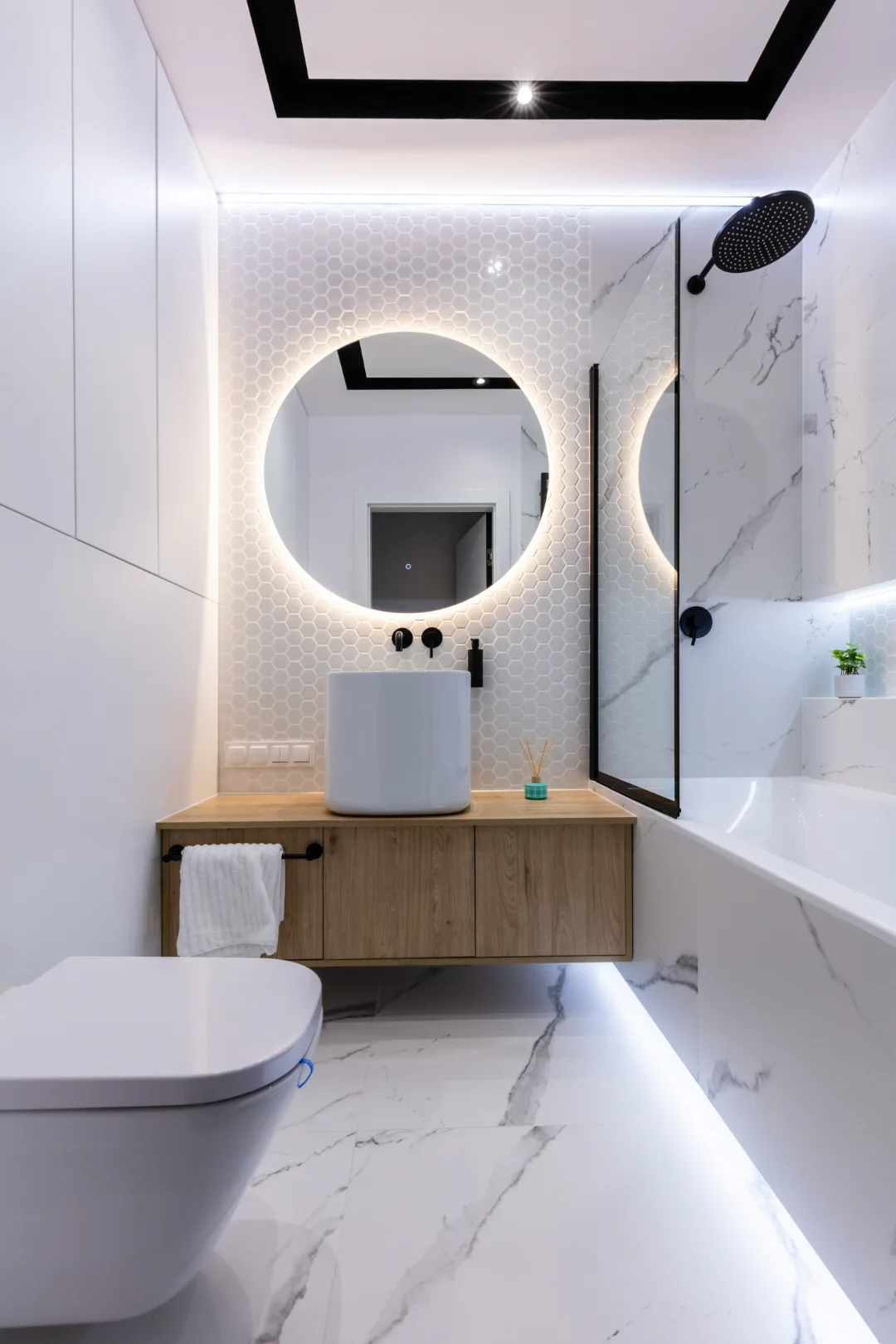

W łazience lokalizację i sposób wykonania instalacji trzeba dopasować również do wymagań dotyczących danego miejsca montażu. Dobór elementów warto przeprowadzić razem z wykonawcą, zanim powstaną okładziny i zostaną zamknięte trasy przewodów.
Poszukaj informacji o przeznaczeniu konkretnego modelu i warunkach uzyskania deklarowanego stopnia ochrony. Zakończenie fabryczne i zakończenie po skróceniu odcinka mogą wymagać innego postępowania. Przecięcie powłoki ochronnej tworzy miejsce, które trzeba ponownie zabezpieczyć zgodnie z instrukcją.
Dla koszulki silikonowej lub taśmy w osłonie sprawdź pasujące zaślepki, sposób wyprowadzenia przewodu i wskazane materiały uszczelniające. Nie zakładaj, że przypadkowy silikon i dowolna zaślepka stworzą zestaw o parametrach podanych dla systemu producenta.
Połączenie schowane w profilu nadal może być narażone na wilgoć. Zaplanuj jego lokalizację oraz dostęp umożliwiający kontrolę lub wymianę. Unikaj projektu, w którym jedyny punkt serwisowy znajduje się za trwale zamkniętą okładziną.
Warunki pracy zasilacza dobieraj osobno. Taśma przeznaczona do wilgotnego otoczenia nie zmienia właściwości urządzenia IP20. Możliwe rozwiązanie to umieszczenie odpowiednio dobranego zasilania w innym, suchym i dostępnym miejscu; szczegóły wynikają z projektu instalacji.
Przykład: projekt przewiduje krótką linię w podświetlanej wnęce. Najpierw sprawdź moduł cięcia, końcówki i ilość miejsca na przewód. Dopiero potem ustal finalną długość profilu. Kilka dodatkowych milimetrów zajętych przez zakończenie może zmienić możliwość osadzenia całego zestawu.
Przed zamknięciem wnęki wykonaj kontrolę połączeń i próbę działania zgodną z instrukcją. Zachowaj dokumentację użytych elementów. Przy późniejszej rozbudowie łatwiej będzie odtworzyć ten sam system zamiast dobierać części wyłącznie po wyglądzie.
Złączka może ułatwić montaż pod szafkami lub połączyć odcinki w meblu, ale musi pasować do konkretnej taśmy. Sama szerokość podana w nazwie nie rozstrzyga wszystkiego. Istotne są pola kontaktowe, liczba torów, obciążenie i miejsce, które połączenie zajmie wewnątrz profilu.
Zacznij od szerokości PCB i liczby pól przy miejscu cięcia. Taśma MONO ma inne połączenia niż CCT czy RGBW. Sprawdź także kolejność oznaczeń, położenie pól oraz przeznaczenie złączki do danej konstrukcji taśmy. Element pasujący mechanicznie nie musi tworzyć poprawnego połączenia elektrycznego.
Porównaj zalecaną grubość taśmy, obecność powłoki ochronnej i szerokość strefy kontaktowej. Złączkę dobieraj według dokumentacji produktu, a nie wyłącznie na podstawie zdjęcia podobnego zatrzasku.
Połączenie taśma–taśma sprawdzi się w innym miejscu niż taśma–przewód. W narożniku mebla elastyczny przewód może ułatwić przejście między profilami, o ile zostanie poprowadzony z odpowiednim zapasem miejsca. Sztywna złączka kątowa wymaga dopasowania do geometrii zabudowy.
Zmierz całe złącze, a nie tylko jego wejście. Sprawdź szerokość, wysokość po zamknięciu i przestrzeń potrzebną do montażu. Bywa, że taśma mieści się w profilu, a złączka uniemożliwia założenie osłony.
Jeżeli złączka znajduje się na początku linii, może przenosić obciążenie dalszych odcinków. Dla przykładowego obciążenia 48 W przy 24 V prąd wynosi 2 A. To wartość do porównania z dopuszczalnymi parametrami konkretnego złącza i przewodu.
W układzie wielokanałowym trzeba sprawdzić zarówno ograniczenia kanałów, jak i całego połączenia. Nie wystarczy podzielić mocy przez liczbę kolorów i uznać, że każdy tor będzie zawsze obciążony jednakowo. Decyduje sposób działania wybranej taśmy i sterownika.
Połącz krótki odcinek zgodnie z instrukcją złączki i sprawdź stabilność świecenia. Przewód powinien być zamocowany tak, aby jego ciężar i ruch nie obciążały kontaktów na PCB. Nie napinaj połączenia pomiędzy dwoma sztywno zamontowanymi profilami.
Gdy złączka nie spełnia wymagań mechanicznych lub prądowych, rozważ inne rozwiązanie, w tym połączenie wykonane przez instalatora. W miejscu narażonym na wilgoć potrzebny jest także zgodny system zabezpieczenia; zwykły zatrzask nie stanowi samodzielnego uszczelnienia.
Profil jest częścią oprawy, a nie tylko listwą, do której przykleja się taśmę. Ustala położenie źródła światła, pomaga odprowadzać ciepło i decyduje o sposobie montażu osłony. Wybór zacznij od miejsca w projekcie, a dopiero potem od koloru wykończenia.
Do gotowego mebla często najłatwiej dobrać profil nawierzchniowy. Wpuszczany trzeba uwzględnić w projekcie frezowania: liczy się szerokość i głębokość otworu oraz sposób zamocowania. Wersja kątowa może pomóc skierować światło na powierzchnię, zamiast wprost w stronę użytkownika.
Sprawdź również końce linii. Zaślepki, uchwyty i miejsce wyjścia przewodu mogą zmieniać gabaryt gotowego zestawu. Wymiary samego aluminiowego odcinka nie opisują jeszcze całej oprawy.
Szerokość zewnętrzna profilu nie jest szerokością miejsca na PCB. W karcie szukaj wymiaru użytecznego kanału i informacji o zgodnych źródłach. Jeśli planujesz złączkę, uwzględnij ją osobno: zwykle potrzebuje więcej przestrzeni niż sama taśma.
Dla taśmy o większej mocy ważna jest zdolność zestawu do odprowadzania ciepła w rzeczywistych warunkach montażu. Ten sam profil odsłonięty na powierzchni i zamknięty w ciasnej zabudowie może pracować w innym otoczeniu termicznym. Nie dobieraj chłodzenia wyłącznie po wyglądzie przekroju.
Do profilu dobierz osłonę przeznaczoną do danego systemu. Jej kształt, rozpraszanie i odległość od diod wpływają na widoczność punktów oraz ilość światła wychodzącego z oprawy. W płytkim profilu warto porównać kilka konstrukcji taśmy.
Przy błyszczącym blacie sprawdź również odbicie. Linia, która wygląda równo oglądana z boku, może ujawnić diody w odbiciu na kamieniu lub szkle. Krótka próba na docelowym materiale pozwala ocenić to przed montażem całego odcinka.
Przykładowa lista do jednej linii obejmuje profil, zgodną osłonę, zaślepki, elementy mocowania, taśmę i sposób doprowadzenia zasilania. Przy łączeniu kilku długości zaplanuj położenie styku profili i osłon, aby nie powstała przypadkowa ciemna przerwa.
Do rozmowy o doborze przygotuj przekrój zabudowy, długość i oczekiwany kierunek świecenia. W konfiguratorze porównaj elementy zestawu, a przed zakupem sprawdź wymiary w dokumentacji konkretnego profilu. To ułatwi również uzgodnienie prac ze stolarzem lub wykonawcą sufitu.
Zbyt mała moc zasilacza i spadek napięcia na przewodzie mogą dawać podobne objawy, ale wymagają innych poprawek. Dobór warto więc rozdzielić na dwa obliczenia. Najpierw policz obciążenie źródła, a następnie sprawdź drogę od zasilacza do taśmy.
Pomnóż długość zamontowanej taśmy przez jej moc na metr. Dla kilku linii policz każdą osobno i zsumuj wyniki, jeśli korzystają ze wspólnego zasilania. Przy taśmach wielokanałowych korzystaj z danych producenta dotyczących obciążenia, a nie z jasności wybranego koloru.
Przykład: 6 m taśmy 14,4 W/m daje 86,4 W. Przy założonym zapasie 20% wynik wynosi 103,68 W. Następnie porównujesz go z kartą zasilacza i warunkami jego pracy. Zapas przyjęty w kalkulatorze nie zastępuje zaleceń dla wybranego modelu.
Dla przykładowego obciążenia 86,4 W przy 24 V prąd wynosi 3,6 A. Ta informacja jest potrzebna przy doborze przewodu, sterownika i połączeń. Sama zgodność wartości w watach na zasilaczu nie rozstrzyga, czy pozostałe elementy obsłużą układ.
Jeżeli dzielisz instalację na kilka gałęzi, każda z nich przenosi swoje obciążenie. Przewód wspólny przed rozgałęzieniem może natomiast przenosić sumę prądów. Zaznacz te miejsca na szkicu, żeby nie dobrać całej trasy według najmniejszego odcinka.
Spadek napięcia zależy między innymi od prądu, długości i przekroju przewodu. W obwodzie trzeba uwzględnić drogę do odbiornika i powrotną. Kalkulator pomaga porównać warianty, na przykład krótszą trasę z grubszym przewodem albo podział linii na oddzielnie zasilane odcinki.
Nie podnoś napięcia ponad dopuszczalną wartość taśmy, aby ukryć problem na końcu linii. Najpierw sprawdź układ zasilania, połączenia i przewody. Obliczenie spadku nie zastępuje sprawdzenia obciążalności przewodu i warunków jego ułożenia.
Zapisz obok każdej gałęzi jej długość, obciążenie oraz miejsce zasilania. Przy kilku strefach uwzględnij sposób sterowania. Taki szkic pozwala wykonawcy sprawdzić projekt, a później ułatwia odnalezienie przyczyny nierównej jasności.
Po montażu porównaj światło na początku i końcu odcinków przy docelowym ustawieniu. Jeśli pojawia się różnica, sprawdź także spadek na samej taśmie i jakość kontaktów. Wymiana zasilacza na mocniejszy nie poprawi źle wykonanego połączenia.
Taśma może świecić jasno, a mimo to nie pokazywać materiałów tak, jak oczekujesz. Przy wyborze do kuchni, garderoby czy ekspozycji warto czytać kilka parametrów razem. Temperatura barwowa, oddawanie kolorów i strumień opisują różne cechy światła.
Temperatura barwowa pomaga porównać ciepłą, neutralną i chłodniejszą biel. Nie mówi jednak, ile światła otrzymasz, ani jak zostanie odwzorowana czerwień lub kolor skóry. Dwa źródła o tej samej deklarowanej temperaturze mogą dawać różne wrażenie na konkretnym materiale.
Wybierając światło do zabudowy, zobacz próbkę obok pozostałych opraw w pomieszczeniu. Jeżeli źródła będą działały jednocześnie, ich wzajemny odbiór ma znaczenie. Oceniaj je wieczorem i przy warunkach zbliżonych do codziennego użytkowania.
Ogólny CRI Ra jest średnią wskaźników dla ośmiu próbek R1–R8. Nie zawiera R9, który dotyczy nasyconej czerwieni. Dlatego wysoka wartość Ra nie opisuje samodzielnie wszystkich barw ważnych dla ekspozycji.
Jeżeli oświetlasz tkaniny, produkty spożywcze albo elementy o intensywnych kolorach, poproś o dodatkowe dane danego modelu. Porównanie próbek i widma daje więcej informacji niż sam napis „wysokie CRI”. Do oceny dołącz także materiał, który rzeczywiście ma być oświetlany.
W katalogu taśm przydatna jest wartość strumienia na metr. W dokumentacji pomiarowej wynik może dotyczyć innego odcinka. Zanim uznasz dwa modele za różne pod względem jasności, sprawdź długość próbki i jednostkę podanej wartości.
Moc w watach opisuje pobór energii. Skuteczność lm/W łączy pobór mocy ze strumieniem, lecz nadal nie opisuje barwy czy jakości odwzorowania kolorów. Do projektu potrzeba zestawu parametrów, a nie jednego największego wyniku.
Przy garderobie połóż pod próbką jasną i ciemną tkaninę oraz materiał o nasyconym kolorze. Przy blacie obejrzyj drewno, kamień lub front szafki. Użyj docelowego profilu i osłony, aby porównywać gotowy efekt świetlny.
Zapisz indeks handlowy wybranego modelu i jego barwę. Gdy później domawiasz odcinek, łatwiej wrócić do właściwego produktu. Opis „ciepła taśma LED” jest zbyt ogólny, żeby odtworzyć warunki pierwszej próby.
Wnęka ma dokładny wymiar, ale taśma nie zawsze pozwala uzyskać dowolną długość świecącego odcinka. O tym decyduje moduł cięcia. Warto sprawdzić go przed wykonaniem profilu i zabudowy, szczególnie przy krótkich półkach, symetrycznych liniach i powtarzających się detalach.
Długość handlowa określa ilość kupowanej taśmy. Moduł cięcia mówi, w jakich odstępach można podzielić dany model. Oznaczenia i miejsca rozdzielenia sprawdź na PCB oraz w karcie produktu. Nie wyznaczaj ich wyłącznie na podstawie odstępu między diodami.
Jeżeli moduł wynosi 50 mm, planujesz długości wynikające z jego wielokrotności. W innym modelu odstęp może być odmienny, nawet jeśli taśmy mają podobną jasność i ten sam kolor światła. Ta różnica jest istotna przy doborze zamiennika.
Do świecącego odcinka dochodzą zakończenia, przewód lub złączka. Zmierz miejsce dostępne wewnątrz gotowej oprawy po założeniu zaślepek. Sam wymiar zewnętrzny profilu może sugerować więcej przestrzeni, niż faktycznie pozostaje na taśmę.
Przykład: w zabudowie przewidziano 1,23 m miejsca na źródło, a wybrany moduł ma 50 mm. Odcinek 1,20 m mieści się w tym wymiarze; 1,25 m już nie. Pozostałą przestrzeń trzeba świadomie rozłożyć, uwzględniając wyprowadzenie przewodu i oczekiwany wygląd końców linii.
Przy dwóch półkach widocznych obok siebie podobny margines na końcach często wygląda lepiej niż przypadkowe przesunięcie linii w każdej z nich. W narożniku uwzględnij przerwę na połączenie i sposób poprowadzenia taśmy. Nie wymuszaj ostrego zagięcia PCB, aby uniknąć krótkiego ciemnego fragmentu.
Gdy wymiar jest krytyczny, porównaj modele o mniejszym module cięcia albo zmień konstrukcję końca profilu. Decyzję podejmij przed zamówieniem elementów, ponieważ sama zmiana długości aluminiowej listwy nie zmienia dopuszczalnych miejsc cięcia taśmy.
Najpierw rozłóż elementy na sucho i potwierdź wymiary. Cięcie wykonuje się przy odłączonym zasilaniu, w miejscach wskazanych dla produktu. Po przygotowaniu połączeń wykonaj próbę działania, zanim taśma zostanie trwale osadzona.
W przypadku osłony silikonowej lub powłoki ochronnej po skróceniu trzeba odtworzyć wymagane zakończenie zgodnie z instrukcją systemu. Uwzględnij to już przy obliczeniu długości. Zabezpieczenie końca nie jest detalem, który można pominąć, aby zmieścić odcinek we wnęce.
Zacznij od tego, co użytkownik ma zmieniać: samą jasność, odcień bieli czy również kolory. Dopiero do tych funkcji dobiera się taśmę i sterownik. Pilot z wieloma przyciskami nie doda możliwości, których nie ma podłączone źródło światła.
MONO pozwala regulować jasność jednokanałowej taśmy. To prosty wybór, gdy temperatura barwowa ma pozostać stała, a wieczorem chcesz tylko zmniejszyć ilość światła. Przy biurku lub we wnętrzu używanym na różne sposoby możesz rozważyć CCT, czyli regulację bieli pomiędzy skrajnymi barwami konkretnej taśmy.
CCT wymaga zgodnej konstrukcji taśmy i sterownika. Zakres regulacji wynika z parametrów źródła, dlatego nie należy zakładać identycznych skrajnych barw dla wszystkich modeli. Sprawdź też zachowanie jasności podczas zmiany proporcji kanałów.
RGB tworzy barwy przez mieszanie czerwieni, zieleni i niebieskiego. Jeżeli instalacja ma służyć również do codziennego białego oświetlenia, sprawdź warianty z osobnym źródłem bieli. RGBW i RGB+CCT oferują inną konfigurację kanałów, a przez to inne możliwości.

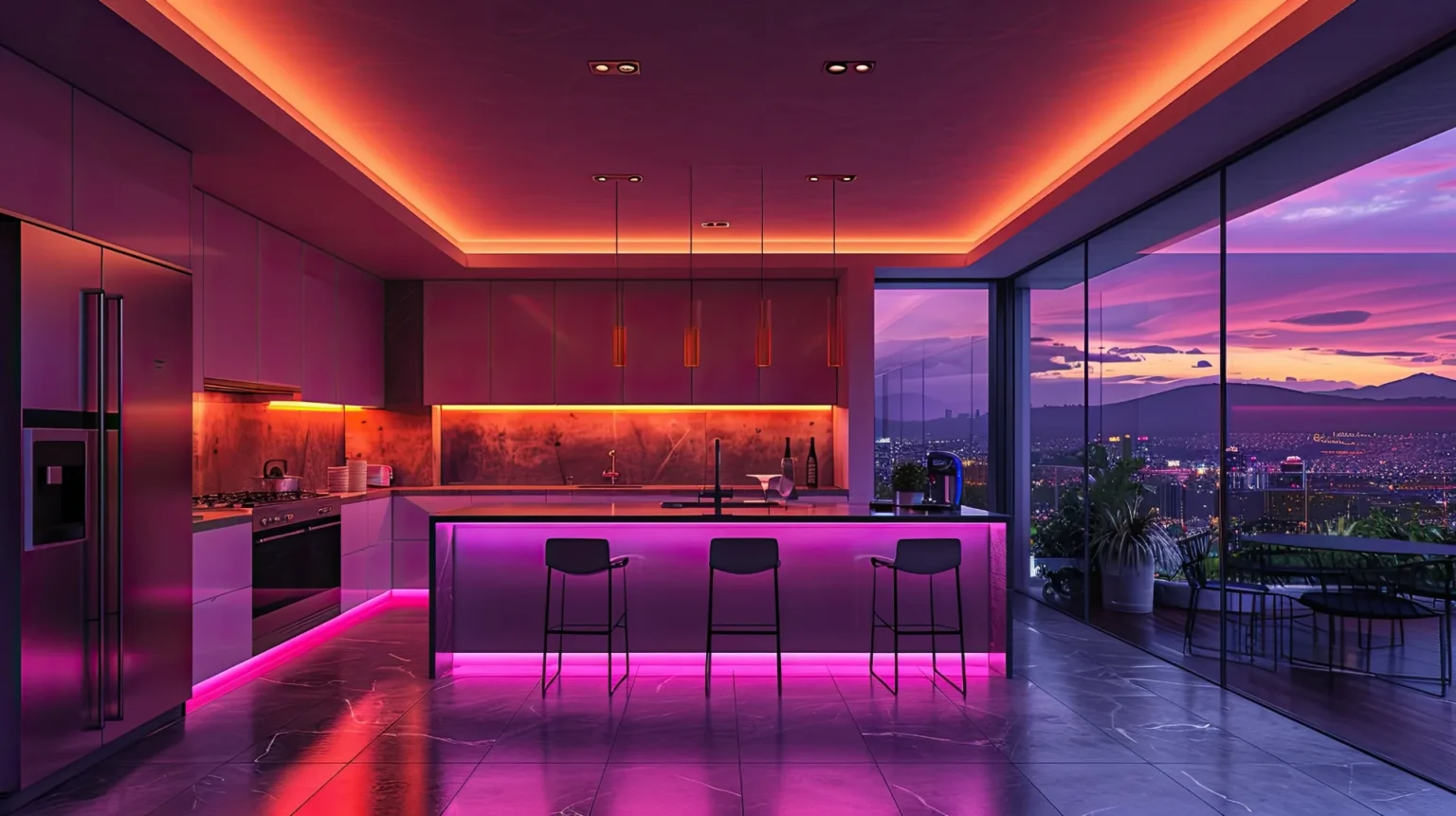

Do salonu, który wieczorem ma mieć kolorowy akcent, a na co dzień białą linię światła, wybierz zestaw według jakości i funkcji obu trybów. Efekt demonstracyjny z intensywnym kolorem nie mówi, jak wygodne będzie codzienne oświetlenie pomieszczenia.
Porównaj napięcie, liczbę kanałów, ich obciążalność oraz limit całego sterownika. Sprawdź zgodność pilota z odbiornikiem: podobny wygląd urządzeń lub ta sama liczba przycisków nie oznaczają wspólnego protokołu. Jeżeli przewidujesz kilka stref, zapisz, które mają działać razem.
Pomyśl o codziennym użyciu. Czy sterowanie będzie przy wejściu, z pilota przy kanapie, czy przez system automatyki? W jakim stanie światło ma wrócić po zaniku zasilania? Takie funkcje należy sprawdzić w instrukcji konkretnego zestawu, zanim sterownik zostanie schowany.
Uruchom próbkę z docelowym zasilaczem i taśmą. Sprawdź niski poziom jasności, zmianę barwy, włączanie i wyłączanie oraz działanie wszystkich planowanych stref. Pozwoli to wychwycić różnicę między funkcją opisaną na opakowaniu a oczekiwaniem użytkownika.
Przy większym projekcie zapisz konfigurację stref i oznacz odbiorniki. Ułatwi to parowanie, serwis oraz późniejszą rozbudowę. Do zestawienia zakupowego dodaj przewody i miejsce montażu urządzeń, a nie tylko taśmę i pilot.
Równa linia światła powstaje z połączenia taśmy, geometrii profilu i osłony. Wymiana samego klosza nie zawsze usunie widoczne punkty, a najbardziej rozpraszająca osłona nie musi być najlepsza dla każdego zadania. Warto porównać efekt tam, gdzie linia będzie rzeczywiście oglądana.
Światło z poszczególnych diod potrzebuje przestrzeni, żeby połączyć się przed dotarciem do osłony. W płytkim profilu odległość ta jest niewielka. Przy tej samej taśmie głębszy profil może więc zmienić widoczność punktów. Nie jest to jednak jedyny czynnik: ważne są też konstrukcja źródła i właściwości klosza.
Nie oceniaj głębokości na podstawie wysokości zewnętrznej obudowy. Sprawdź przekrój profilu i rzeczywistą odległość od powierzchni taśmy do osłony. Kanał montażowy lub dodatkowa ścianka mogą zajmować część wysokości.
Osłona mleczna pomaga mieszać światło i ukrywać źródło, ale wpływa na strumień wychodzący z zestawu. Przezroczysta może przepuszczać więcej światła, jednocześnie pokazując punkty. Wartości dla konkretnej osłony sprawdzaj w jej dokumentacji.
Jeżeli wybierasz oświetlenie robocze, oceń również jasność na powierzchni pracy. Równa linia oglądana na wprost to tylko jeden element efektu. Po założeniu osłony potrzebna ilość światła może wymagać innej taśmy lub innego ustawienia profilu.

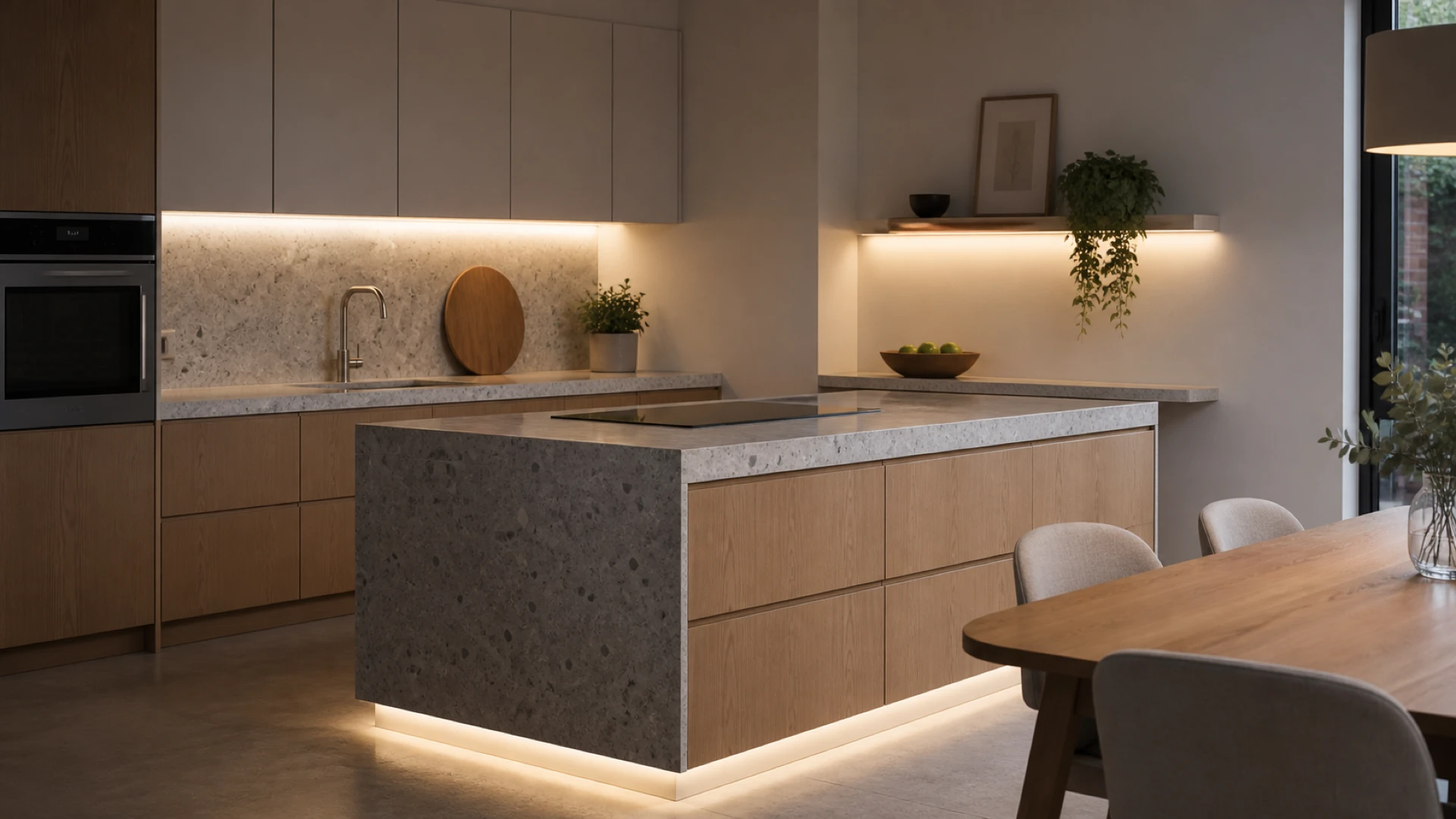

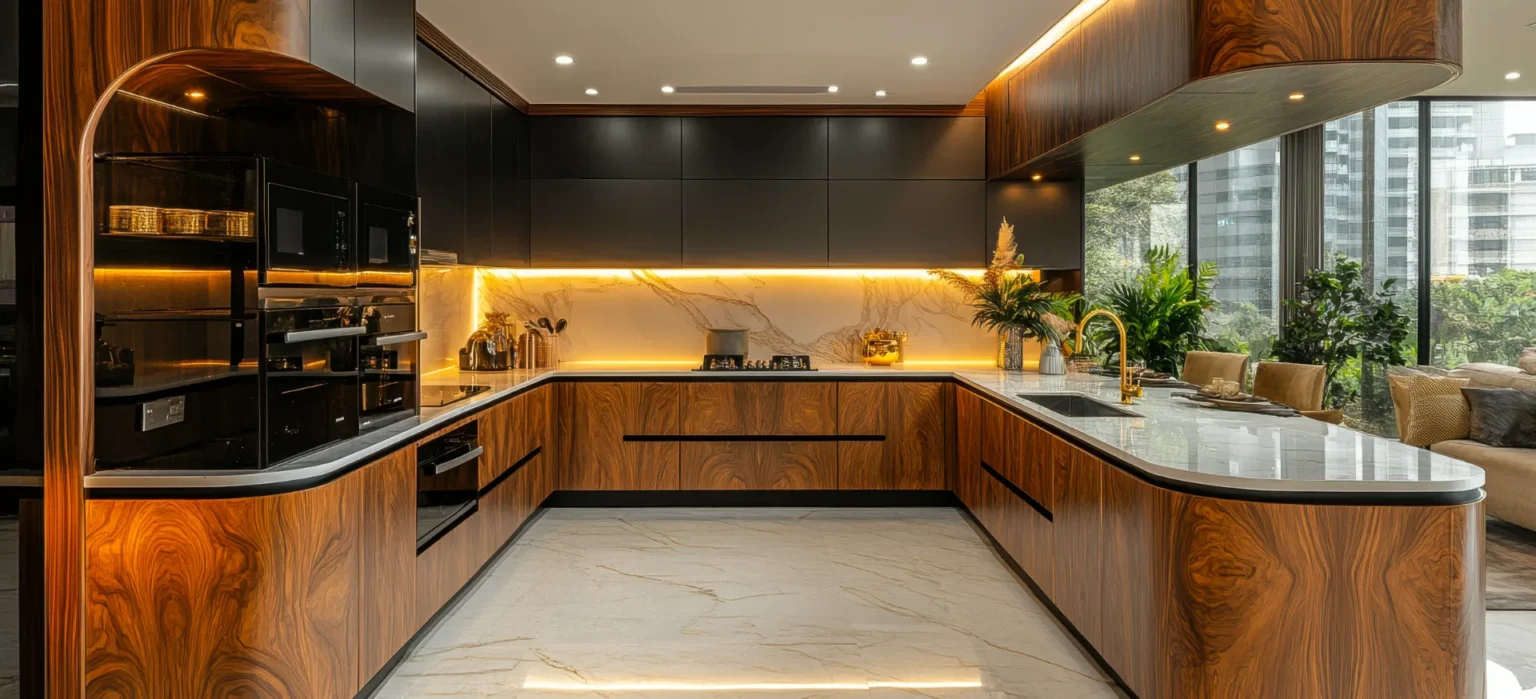

Przy kuchennym blacie obejrzyj zestaw z wysokości oczu stojącej i siedzącej osoby. Sprawdź odbicie na połyskujących frontach, kamieniu i szkle. Źródło schowane za krawędzią szafki nadal może być dobrze widoczne w odbiciu.
Do próby wykorzystaj odcinek docelowego profilu z właściwą osłoną. Porównaj światło przy pełnej i obniżonej jasności. Nie polegaj wyłącznie na zdjęciu telefonu: automatyczna ekspozycja może ukryć punkty lub zmienić wygląd świecącej powierzchni.
W dekoracyjnej wnęce większe znaczenie może mieć równomierne światło odbite od sufitu. W widocznej oprawie meblowej oceniasz również samą powierzchnię klosza. Te dwa zastosowania nie wymagają identycznego zestawu.
Przed zamówieniem całej linii potwierdź kompatybilność osłony z profilem, sposób jej zakładania i możliwość późniejszego zdjęcia. Przy kilku odcinkach zaplanuj styki i zakończenia. Starannie wybrane elementy łatwiej ze sobą połączyć bez przypadkowych szczelin i ciemnych przerw.
Jedno pomieszczenie może służyć do pracy, odpoczynku i spotkań. Taśma CCT pozwala dopasować odcień bieli do tych sytuacji, ale zakres i sposób regulacji zależą od konkretnego zestawu. Przed zakupem warto sprawdzić zarówno skrajne barwy, jak i ustawienia pośrednie.
Taśma CCT wykorzystuje kanały o różnych temperaturach barwowych. Sterownik zmienia ich udział, aby uzyskać ustawienia pomiędzy barwami skrajnymi. W karcie modelu znajdziesz zakres, który należy porównać z oczekiwanym efektem.
Nie zakładaj, że każda taśma z oznaczeniem CCT będzie dawała identyczną biel. Oprócz kelwinów sprawdź oddawanie kolorów, strumień i moc. To szczególnie ważne, jeśli regulowana linia będzie pracowała obok opraw o stałej barwie.
W domowym biurze możesz potrzebować innego ustawienia podczas pracy i innego przy wieczornym odpoczynku. Zamiast szukać jednej uniwersalnej barwy, przygotuj kilka ustawień do oceny na miejscu. Obejrzyj przy nich blat, ścianę i materiały meblowe.
Rozdziel zmianę temperatury barwowej od zmiany jasności. Ciepłe światło nadal może być zbyt intensywne, a chłodniejsze ustawienie nie musi oznaczać większej ilości światła. W praktyce komfort uzyskuje się przez dobranie obu wartości.
Do taśmy dobierz sterownik obsługujący CCT, właściwe napięcie i obciążenie kanałów. Sprawdź w dokumentacji, jak zestaw zachowuje się przy ustawieniach pośrednich, kiedy uczestniczą oba kanały. Nie wyliczaj poboru mocy wyłącznie na podstawie wyglądu jednego skrajnego ustawienia.
Zaplanuj odpowiednią liczbę torów przewodów i sposób ich prowadzenia. Złączki oraz odbiornik muszą pasować do oznaczeń konkretnego modelu. W razie rozbudowy drugiej strefy warto wcześniej przewidzieć miejsce na jej sterowanie.
Przed trwałym montażem przejdź przez cały zakres bieli i kilka poziomów jasności. Sprawdź, czy zmiana jest wygodna w obsłudze, czy najniższy poziom odpowiada oczekiwaniom i jak urządzenie zachowuje się po ponownym włączeniu.
Jeżeli planujesz kilka sąsiadujących linii, porównaj je jednocześnie. Zachowaj informację o wybranym modelu, sterowniku i ustawieniach. Dzięki temu późniejszy dobór kolejnego odcinka będzie oparty na konkretnych danych, a nie na opisie „regulowana biel”.
Dobra wycena zaczyna się od jasnego opisu instalacji. Nie musisz znać każdego elementu katalogu, żeby wysłać zapytanie. Warto jednak zebrać informacje, które pozwolą dopasować taśmy, profile, zasilanie i akcesoria do tego samego projektu oraz sprawdzić termin realizacji.
Jeśli wiesz, jakie produkty chcesz zamówić, podaj indeks handlowy, ewentualnie EAN, ilość i jednostkę. Przy zamówieniu powtarzalnym dołącz poprzednie zestawienie. To pozwala rozróżnić podobne warianty barwy, długości i mocy.
Gdy potrzebujesz doboru, opisz miejsce i zadanie światła. Zamiast samego hasła „taśma do mebli” podaj długości półek, sposób montażu profilu, oczekiwaną barwę i informację, czy linia ma oświetlać blat, czy tworzyć dekoracyjny akcent. Przydatny będzie prosty rysunek.
Przygotuj zestawienie według odcinków lub stref. Dzięki temu łatwiej sprawdzić, czy przy każdej linii uwzględniono osłonę, zaślepki, uchwyty, połączenia i zasilanie. Sama liczba metrów taśmy nie pokazuje liczby zakończeń ani sposobu rozprowadzenia przewodów.
Podaj termin, na kiedy materiały są potrzebne, oraz możliwość dostaw etapowych. Jeżeli pierwsza część projektu ma zostać wykonana wcześniej, zaznacz ją w zestawieniu. Pozwala to omówić realizację bez zgadywania, które pozycje są pilne.
Katalog służy do porównania modeli i parametrów. Informacje handlowe oraz aktualną możliwość realizacji sprawdź w kanale B2B lub z opiekunem. Samo istnienie karty produktu nie potwierdza dostępności potrzebnej ilości w wybranym terminie.
Przy możliwym zamienniku ustal cechy, których nie można zmienić: na przykład barwę, szerokość PCB, moduł cięcia, wygląd osłony czy funkcję sterowania. Zamiennik powinien pasować do projektu, a nie tylko mieścić się w podobnej kategorii cenowej.
Do realizacji przyda się jedno uzgodnione zestawienie produktów. Zachowaj indeksy handlowe, ilości oraz odpowiednie karty i instrukcje. Jeżeli po wycenie zmieniasz długości linii, prześlij aktualną wersję całego wykazu, aby nie mieszać kilku etapów ustaleń.
W większym projekcie wskaż osobę odpowiedzialną za dobór, zamówienie i odbiór. Przy współpracy międzynarodowej dopisz kraj dostawy i wymagania dotyczące dokumentacji. Tak przygotowane zapytanie ułatwia zarówno rozmowę handlową, jak i późniejszą koordynację dostaw.
Kilkunastometrowa linia przy suficie wygląda jak jedno źródło światła, ale elektrycznie często wymaga podziału na odcinki. Projekt zacznij od dopuszczalnej długości pracy konkretnej taśmy i rozmieszczenia punktów zasilania. Dokładanie kolejnych metrów do początku rolki nie jest uniwersalną metodą budowy długiej instalacji.
Napięcie, moc, konstrukcja PCB i zalecany sposób zasilania wpływają na możliwości taśmy. W karcie lub instrukcji szukaj informacji o dopuszczalnej długości odcinka i sposobie doprowadzenia zasilania. Nie przenoś automatycznie limitu z jednego produktu na drugi.
Długość opakowania nie musi być maksymalną długością gotowej linii. Podobnie opis produktu sprzedawanego na metry nie oznacza, że można zasilać dowolnie długi odcinek z jednego końca. Te informacje trzeba rozpatrywać osobno.
Przykładowa linia 12 m może wymagać kilku odcinków zasilanych według zaleceń danego modelu. Rozmieszczenie połączeń zaplanuj tam, gdzie pozostanie miejsce na przewody i dostęp serwisowy. Sam wizualny styk profili nie musi pokrywać się z podziałem elektrycznym.
Dobrze zaplanowana trasa pozwala ukryć przewody i uniknąć przypadkowych przerw w świetle. Najtrudniej poprawia się projekt, w którym wykonano już zamkniętą wnękę, a jedyne doprowadzenie zasilania znajduje się daleko od potrzebnych punktów.
Policz obciążenie każdej gałęzi, a następnie sumę dla źródła zasilania. Jeśli przewód wspólny obsługuje kilka gałęzi, musi zostać dobrany do ich łącznego obciążenia. Osobno porównaj spadek napięcia na przewodach i zachowanie samej taśmy.
Nie łącz samodzielnie wyjść kilku zasilaczy, żeby uzyskać większą moc lub zasilić jedną linię z kilku stron. Takie rozwiązanie wymaga zgodności urządzeń i konkretnego projektu. Właściwy sposób podziału określa się na podstawie dokumentacji zestawu.
Po uruchomieniu obejrzyj całą linię przy pełnej jasności oraz podczas ściemniania. Zwróć uwagę na miejsca styku, różnice początku i końca oraz zachowanie poszczególnych stref. Porównanie na gotowej osłonie pokazuje więcej niż kontrola oddzielnych rolek na stole.
Jeżeli całość ma reagować jak jedna linia, uwzględnij to już przy doborze odbiorników i sposobu sterowania. Podział elektryczny nie musi oznaczać osobnej obsługi każdego fragmentu, ale wspólne działanie powinno wynikać z możliwości konkretnego systemu.
Światło, które dla oka wygląda stabilnie, może pokazać pasy na nagraniu. Dlatego taśmę do studia, stanowiska do wideokonferencji lub nagrywania produktów warto sprawdzić z docelową kamerą. O wyniku decyduje cały zestaw, a także ustawienia rejestracji obrazu.
Sterowanie PWM reguluje jasność przez zmianę udziału czasu świecenia. Oko i matryca aparatu nie odbierają tego procesu w identyczny sposób. Przy niektórych kombinacjach sterownika, jasności i ustawień kamery mogą pojawić się pasy lub zmiany jasności obrazu.
Wartość częstotliwości PWM jest użyteczną informacją, lecz sama nie gwarantuje poprawnego wyniku w każdej sytuacji. Sprawdź dokumentację wybranego odbiornika i przetestuj zestaw w warunkach podobnych do docelowego nagrania.
Zrób krótkie nagrania przy pełnej, średniej i niskiej jasności. Sprawdź ustawienia, których rzeczywiście używasz: liczbę klatek, czas ekspozycji i tryb pracy kamery. Jeśli planujesz nagrania w zwolnionym tempie, wykonaj także tę próbę.
Oceniaj zapisany materiał, a nie tylko podgląd. Automatyka telefonu może zmieniać ekspozycję i maskować problem w jednym ujęciu, a ujawnić go w kolejnym. Warto zachować ustawienia testu, żeby później porównać inne źródło lub sterownik.
Sterownik musi pasować do napięcia i konstrukcji taśmy oraz obsłużyć obciążenie kanałów. Zasilacz i połączenia również wpływają na pracę układu. Jeśli światło zmienia się nieregularnie, najpierw sprawdź zgodność i warunki pracy komponentów, zamiast zmieniać losowo jeden parametr.
Przy CCT lub RGBW wykonaj test w używanych konfiguracjach kanałów. Ustawienie mieszane może zachowywać się inaczej niż pojedynczy kanał. Do stanowiska nagraniowego wybierasz efekt całej konfiguracji, nie samego białego paska LED.
Po udanej próbie zanotuj model taśmy, zasilacza i sterownika oraz ustawienia jasności i kamery. Jeśli stanowisko ma być później rozbudowane, te dane pozwolą odtworzyć test. Podobna moc lub barwa innego produktu nie potwierdza identycznego zachowania na filmie.
Przy nagrywaniu produktów uwzględnij też barwę, oddawanie kolorów i odbicia na powierzchniach. Brak pasów to jedna cecha przydatnego oświetlenia. Równie ważne jest, czy przedmiot wygląda poprawnie i czy linia nie odbija się w nim w niepożądanym miejscu.
Elastyczna płytka taśmy przewodzi prąd i uczestniczy w odprowadzaniu ciepła z diod. Jej szerokość i konstrukcja mają znaczenie, ale nie opisują samodzielnie warunków pracy gotowej instalacji. O trwałym montażu decyduje połączenie PCB, profilu, podłoża i sposobu użytkowania.
W karcie modelu sprawdź szerokość płytki, moc i warunki montażu. Informacja o konstrukcji miedzianej może pomagać w porównaniu modeli, ale nie stanowi samodzielnej gwarancji dopuszczalnej długości lub temperatury. Kieruj się danymi konkretnego produktu.
Wąska taśma może rozwiązać problem miejsca w profilu, lecz wymaga sprawdzenia pozostałych parametrów. Nie zakładaj, że zamiana szerszego PCB na węższe pozwoli zachować każdą cechę projektu. Porównaj również strumień, moc, moduł cięcia i zalecenia montażowe.
Taśma powinna przylegać do przygotowanej powierzchni w sposób opisany w instrukcji. Zanieczyszczenia, nierówności lub odklejone fragmenty mogą pogarszać kontakt i utrudniać prawidłowy montaż. Profil dobierz do źródła oraz warunków zabudowy.
Nie traktuj większego aluminiowego przekroju jako rozwiązania każdego problemu. Znaczenie ma także sposób oddawania ciepła do otoczenia. Element całkowicie zamknięty w ciasnej wnęce pracuje inaczej niż swobodnie zamontowana oprawa.
Nie pozostawiaj pracującej taśmy zwiniętej na rolce. Do oceny warunków pracy przygotuj próbny odcinek zamontowany zgodnie z przeznaczeniem. Sprawdzanie samej rolki nie odtwarza sytuacji, w której ciepło może być odprowadzane przez profil.
Przy wymagającym projekcie oceniaj zestaw przy docelowej mocy, temperaturze otoczenia i sposobie zabudowy. Jeżeli producent wskazuje punkt lub warunki pomiaru temperatury, stosuj te wymagania. Dotknięcie obudowy dłonią nie zastępuje takiej oceny.
Zapewnij możliwość zdjęcia osłony i dostania się do połączeń. Przy projektowaniu przewodów nie obciążaj mechanicznie pól lutowniczych. Taśma powinna pracować w przewidzianym ułożeniu, bez ostrych zagięć i naprężeń na styku z przewodem.
Gdy użytkownik chce później zwiększyć jasność, ponownie sprawdź profil i zasilanie. Nowa taśma może mieć inną moc, mimo podobnej szerokości. Wymiana źródła powinna więc obejmować porównanie całego zestawu, a nie tylko tego, czy PCB mieści się w kanale.
Karta katalogowa, wpis w EPREL i warunki gwarancji odpowiadają na inne pytania. Warto mieć je razem podczas porównywania modeli i przygotowywania dokumentacji projektu. Pierwszym krokiem jest upewnienie się, że wszystkie informacje dotyczą dokładnie wybranego produktu.
Zapisz indeks handlowy i EAN wybranego wariantu. Podobna nazwa serii może obejmować różne barwy, szerokości, moce lub długości sprzedażowe. Dokument znaleziony dla innego wariantu nie powinien automatycznie zastępować właściwej karty.
W zestawieniu projektowym warto zachować również datę pobrania dokumentów. Jeżeli oferta lub wariant produktu ulegnie zmianie, łatwiej będzie odtworzyć podstawę pierwotnego doboru i porównać ją z aktualną propozycją.
W karcie szukaj informacji potrzebnych do montażu i doboru: napięcia, mocy, strumienia, szerokości PCB, modułu cięcia, stopnia ochrony i wymiarów. Do poprawnego zastosowania mogą być potrzebne także instrukcja oraz dane zgodnych akcesoriów.
Nie porównuj wyłącznie mocy lub jasności. Dwa modele o zbliżonych wynikach mogą wymagać innego profilu, sposobu zakończenia lub sterownika. Te różnice bywają istotniejsze dla gotowej zabudowy niż niewielka różnica strumienia.
EPREL to unijna baza informacji o produktach objętych etykietowaniem energetycznym. Dla źródeł światła umożliwia sprawdzenie między innymi klasy energetycznej i danych modelu. Do wpisu można przejść z odpowiedniego kodu QR lub wyszukać właściwy model w bazie.
Przy taśmach zwróć uwagę na odcinek, którego dotyczą wartości mocy i strumienia. Wynik dla próbki 0,5 m i wartość katalogowa na metr nie są bezpośrednio tym samym zapisem. Najpierw ustal długość próbki, a dopiero potem przeliczaj i porównuj dane. Brak tej informacji warto wyjaśnić z dostawcą.
Okres gwarancji nie określa modułu cięcia, sposobu chłodzenia ani warunków montażu. Dokument gwarancyjny powinien zostać przeczytany razem z instrukcją i wymaganiami dla produktu. Zapisz, jakie informacje będą potrzebne przy ewentualnym zgłoszeniu.
Przekazując gotową instalację, zachowaj zestawienie modeli i dostęp do dokumentacji. Ułatwi to późniejszy serwis oraz zakup zgodnych części. Warto, aby wykonawca i użytkownik wiedzieli, gdzie znajduje się zasilacz, sterownik i dokumenty użytych produktów.
